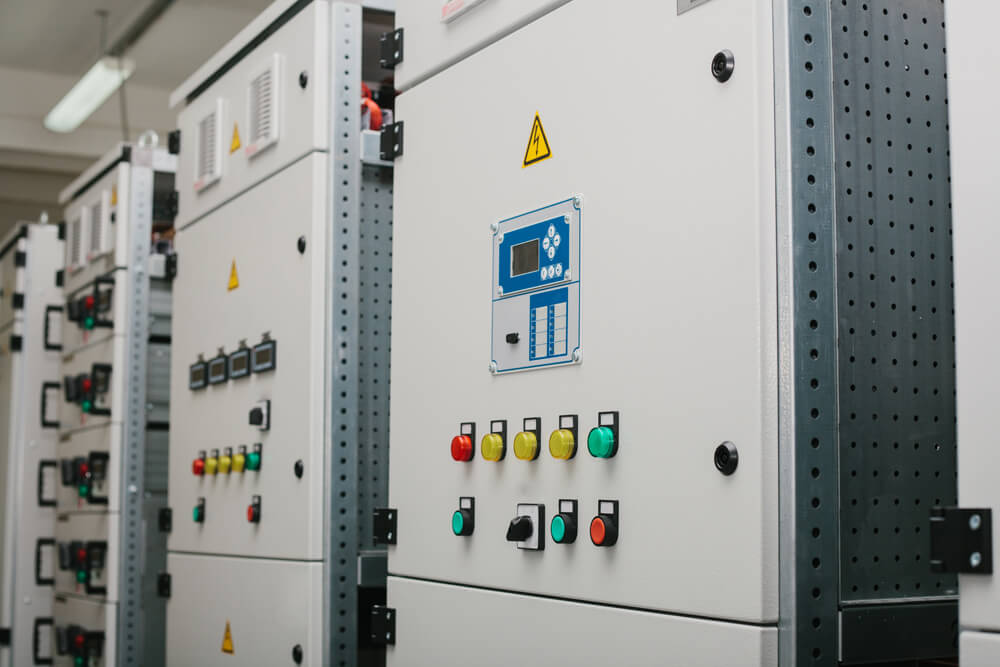

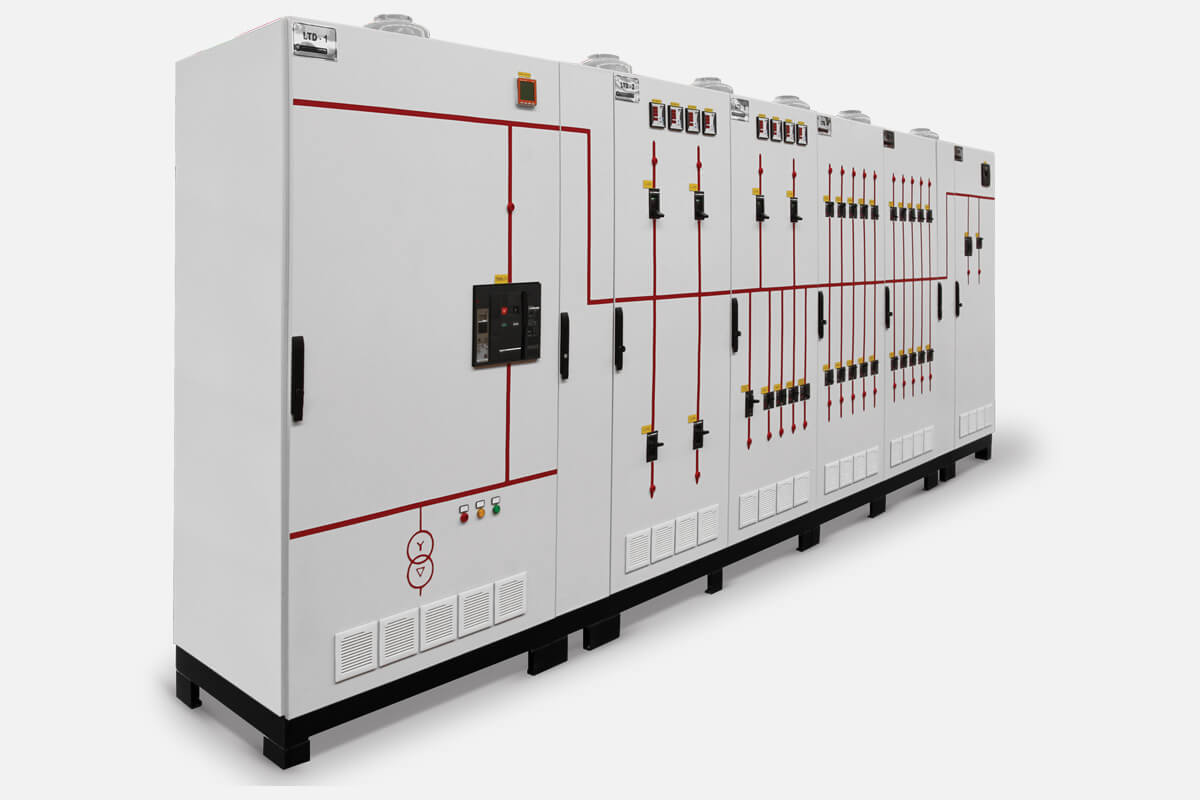

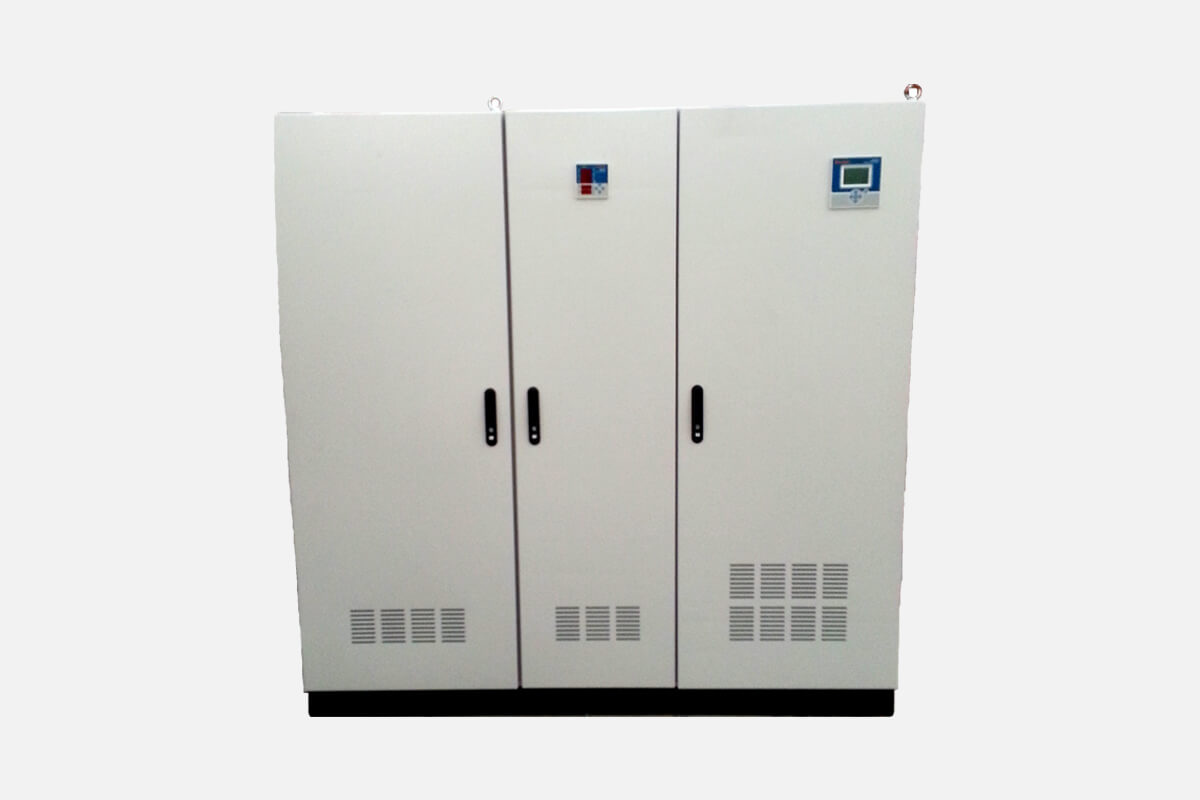

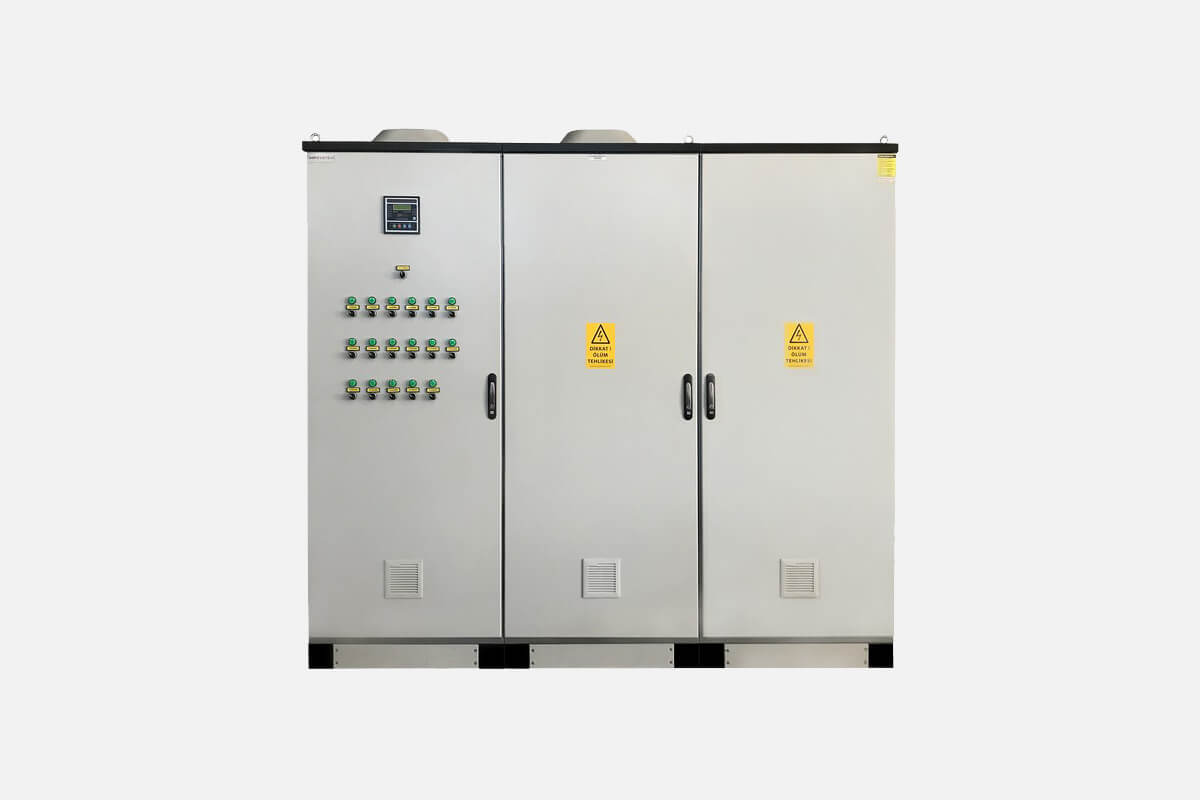

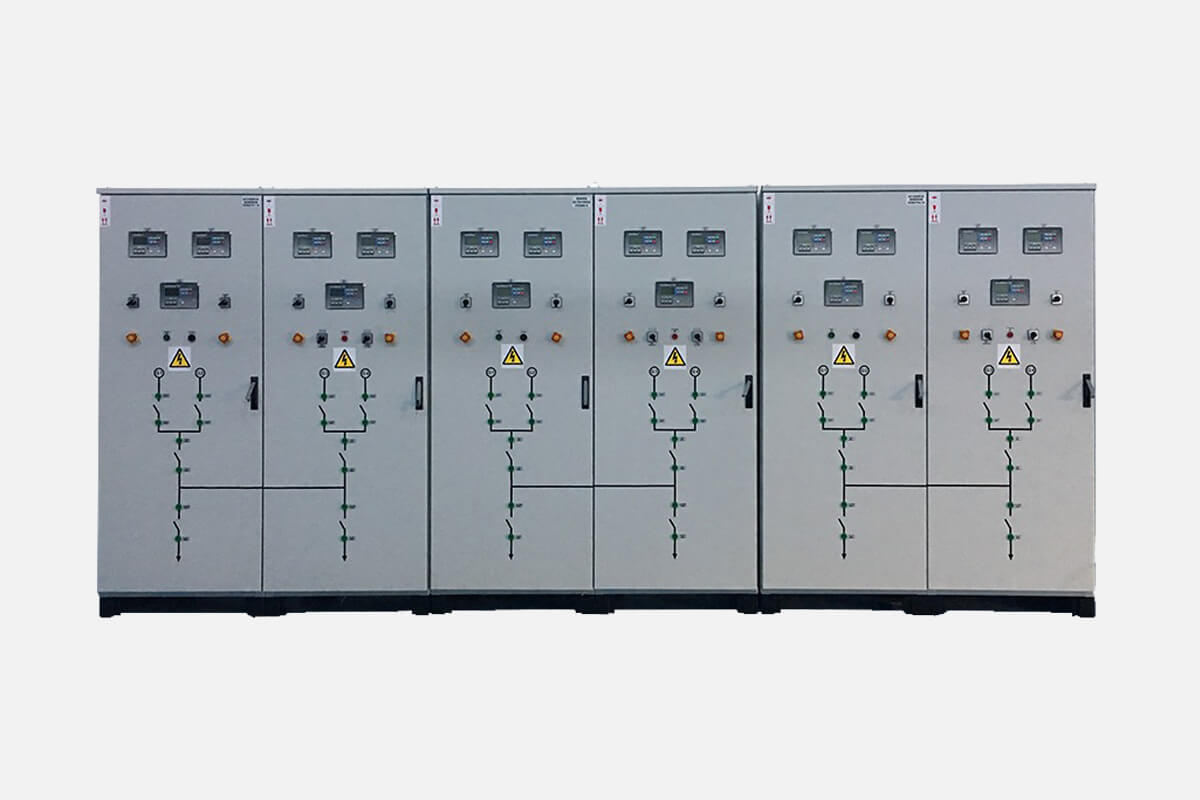

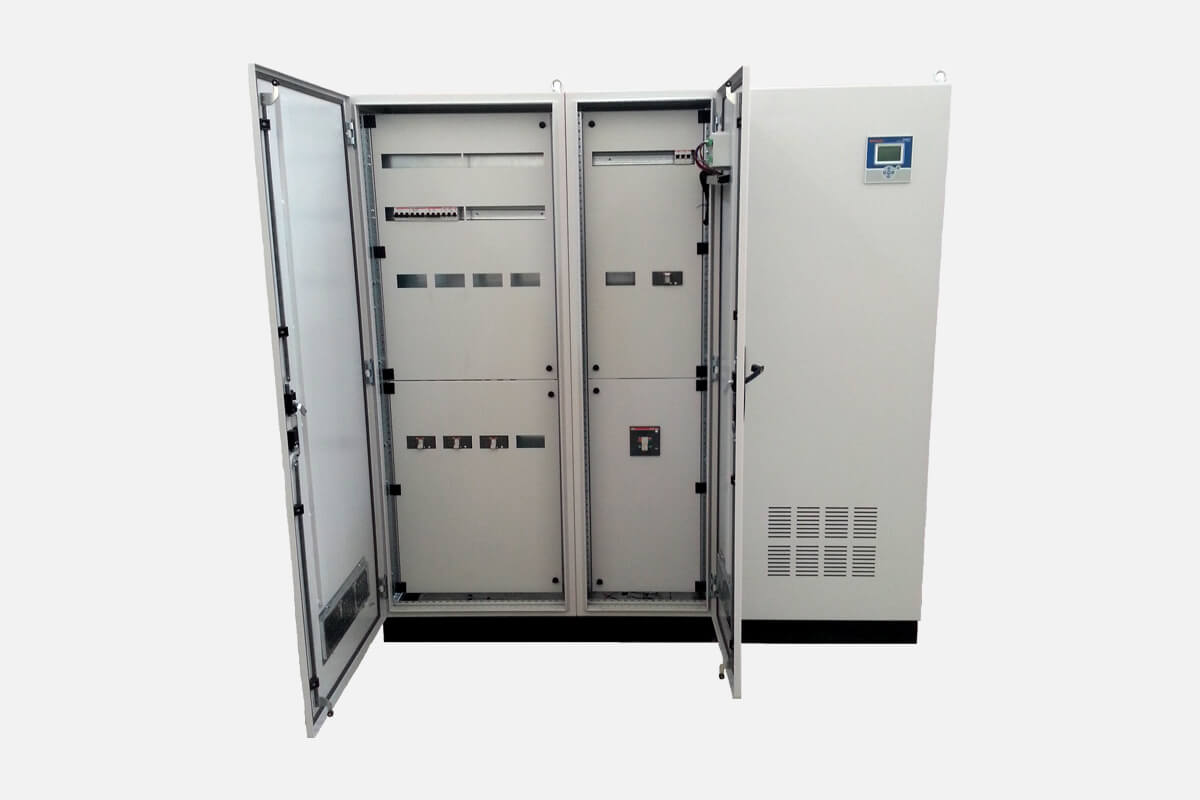

Dikili tip modüler panolar geniş kullanım alanına sahip olup, iç mekân uygulamalarında genel amaçlı olarak kullanılmak üzere tasarlanmıştır. Genellikle ana dağıtım panoları, otomasyon panoları ve kumanda panoları olarak 1.sınıf kalite özel malzemelerden üretilir. Kaynak ihtiyacı olmayan, tamamen modüler (vidalı) prefabrik yapıdadır. Modüler gövde yapısı sayesinde, kolay montaj yapılabilmektedir. Bulunduğu ortamdaki çevresel faktörlere karşı dayanıklıdır.
Dikili tip panolar genellikle ana dağıtım panoları, otomasyon panoları ve kumanda panoları olarak üretilir. TEDAŞ MYD şartnamesine uygun olarak, 1,5 mm galvanizli sacdan üretilen panoların dış yüzeyi; en az 65 mikron kalınlığında, RAL7035 renk tonlu elektrostatik toz boya ile kaplanmaktadır. İsteğe göre 2 mm sac kalınlığında da üretilebilir. IP54 koruma sınıfında olup toza ve suya karşı korumalıdır.
Genel Özellikler
Özel kapak seçenekleri ile istenilen ortama ve projeye uyum sağlar. Farklı talepler için panoya, arka veya ön taraftan kapı takılabilir. Kapılarda su ve hava geçişini önleyen polietilen conta kullanılmaktadır. Kapılarda bulunan fonksiyonel kilit sistemi; kapı ile pano dikme profilini dört noktadan kilitler. Ön kapaklarda panoya ait proje ve belgelerin konulabileceği proje cepliği bulunmaktadır. Standart baza yüksekliği 100 mm olup, isteğe göre yükseltilebilir.
Genişletilebilir özelliği sayesinde panoya ek bölümler ilave edilebilir ve köşe modülü ile pano L şeklinde yerleştirilebilir. Yan, arka ve üst kapaklar açılıp kapanabilen yapıdadır. Panoyla doğrudan temas edilmesini önleyen iç kapaklar mevcuttur. Tüm iç kapaklarda menteşe ve mini kilit bulunmaktadır. Pano içinde bulunan havalandırma üniteleri; iç sıcaklığı korur ve hava akışını sağlar. Pano; yapısına direk bağlanan askı aparatları ile kolayca taşınabilir. Kolay kablo girişi yapılması için, en az bir tanesi fırçalı olan parçalı kapaklar mevcuttur.
- Elektrostatik toz boya (RAL 7035)
- Korozyona karşı dayanıklı
- Yüksek verimli dizayn
- İhtiyaca göre projelendirme
- Sağlam ve ergonomik
- Modüler gövde yapısı (kayraklı olarak da üretilmektedir)
- Kapı mukavemetini arttıran çok amaçlı profiller
- Sökülebilir vidalı üst, arka ve yan kapaklar
- Menteşeli ve dört noktadan kilitlenebilen kilit mekanizmalı ön kapı

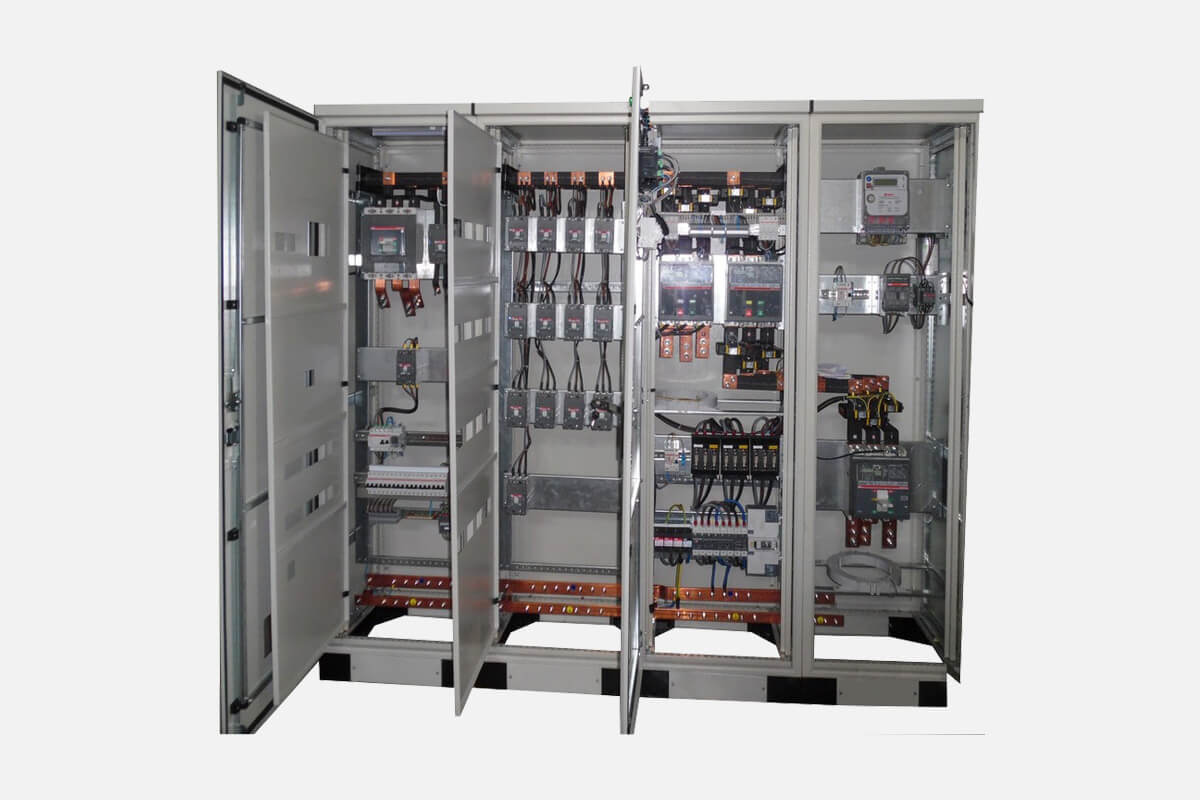

- Fonksiyonel montaj plakası ve bağlantı elemanları
- Kolay montaj ve kablolama
- Proje cebi
- Kablo giriş fırçası
- Taşıma mapası
- 3 farklı tasarımda şapka
- Gizli menteşe ve topraklama kablosu
- Statik mukavemetini %100 arttıran çok amaçlı köşe bağlantılı takozları
- 90o açılabilir ön kapı
Teknik Özellikler
Gövde: 1,5 mm DKP galvaniz sac
Kapı: 1,5 mm galvaniz sac
Arka ve yan kapaklar: 1,5 mm – 2 mm galvaniz sac
Taban: 1,5 mm galvaniz sac
Montaj Plakası: 1,5 mm – 2 mm galvaniz sac
Baza: 1,5 mm galvaniz sac
Konstrüksiyon: %100 modüler kaynaksız
Kapı Contası: Çift komponentli poliüretan dökme conta
Giriş ve Çıkış: Karkas üst kısmında ve alt kısmında giriş çıkış fırça mevcuttur
Boya: Epoksi polyester elektrostatik toz boya (min. 65 mikron boya kalınlığı)
Renk: Standart RAL 7035
Koruma Sınıfı: IP54 – IP55 (iç mekân)
Kapı: Gizli menteşe ve 4 noktadan kilitlenebilen kollu ispanyolet kilit sistemi
Kalite Standartları: TSE EN 62208 (IEC 62208), TSE EN 61439-1,2 (IEC 61439-1,2)
Opsiyonel Özellikler
- Havalandırma ekipmanları montajı
- Farklı kilit ve menteşe seçeneği
- Baza veya yükseltme elemanları
- Perde sacı veya iç açılır kapak
- Özel ölçü
- Özel renk
- Özel işlemler
- Çift veya daha fazla kapak seçeneği
- Yan saclar
- Transparan kapı
- Taşıma halkası birleştirme ve kaldırma elemanları
- Tavan havalandırma modülleri
- Raflar ve diğer aksesuarlar
Kullanım Alanları

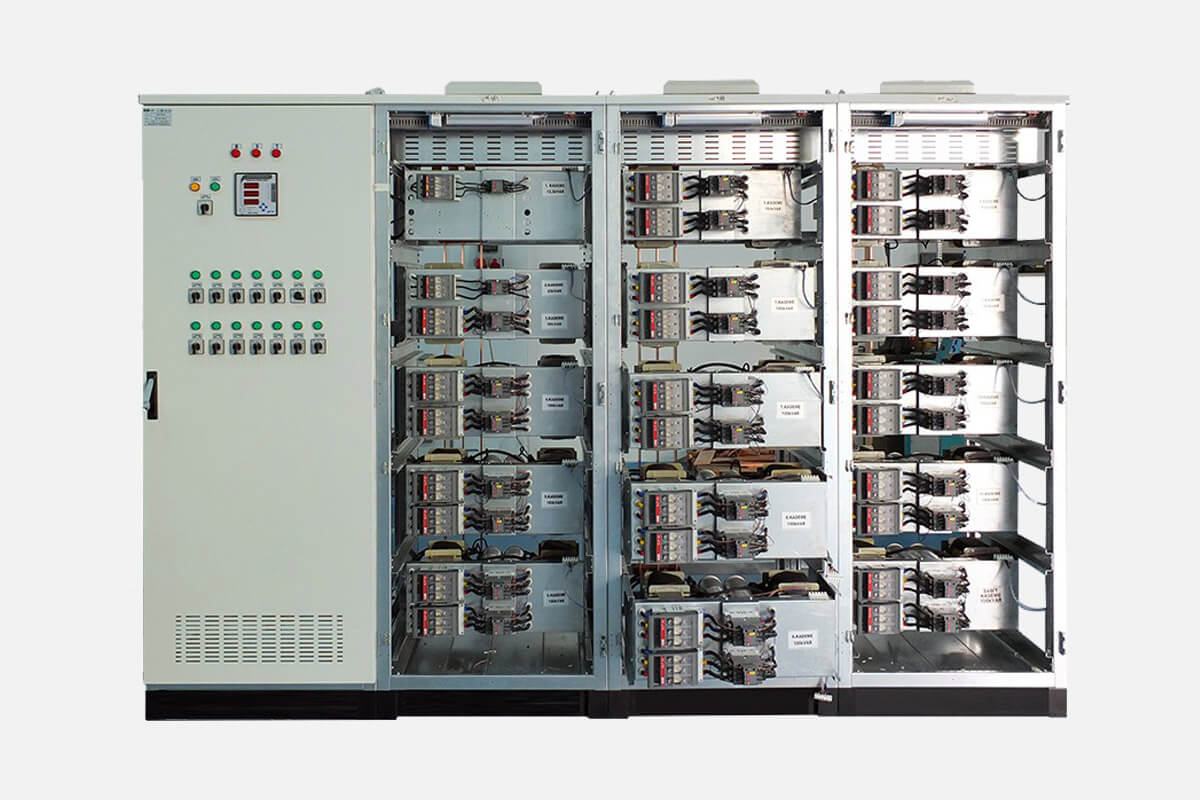

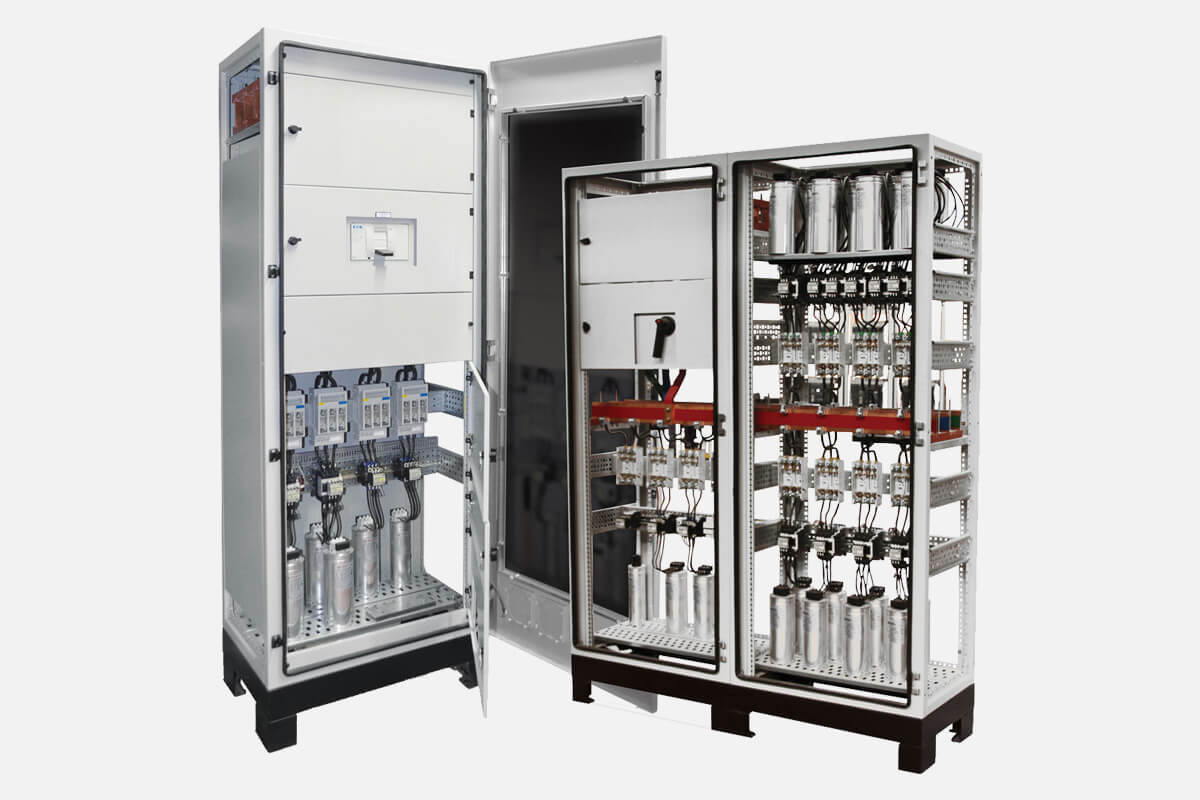

Hastane, okul, konut, AVM, havalimanı, tersaneler-fabrikalar, aydınlatma olan yerler, ana dağıtım, kompanzasyon, otomasyon sistemleri, sayaç ölçümleri, enerji ve aydınlatma sektörü.
Ölçüler
| Yükseklik (mm) | Genişlik (mm) | Derinlik (mm) |
| 1700 | 400-500-600-700-800-900 | 400-500-600-700-800 |
| 1800 | 400-500-600-700-800-900 | 400-500-600-700-800 |
| 1900 | 400-500-600-700-800-900 | 400-500-600-700-800 |
| 2000 | 400-500-600-700-800-900 | 400-500-600-700-800 |
| 2100 | 400-500-600-700-800-900 | 400-500-600-700-800 |
| 2200 | 400-500-600-700-800-900 | 400-500-600-700-800 |
