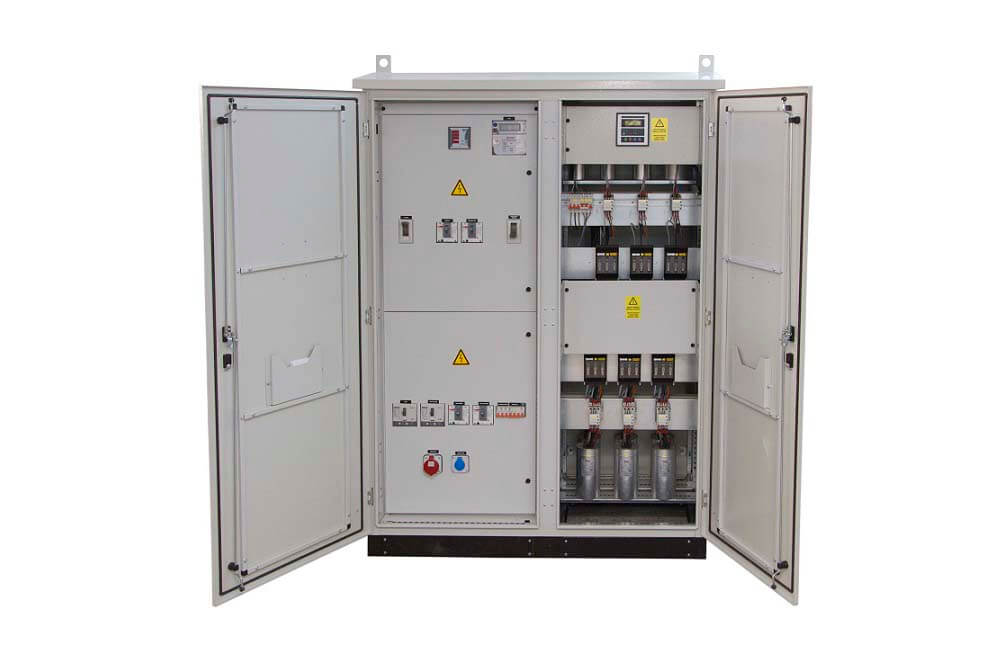

Tali panolar; fabrika, atölye ve iş yerlerinde elektrik enerjisinin ana dağıtımının yapıldığı panolardır. Bina tipi trafo merkezli yapılarda, trafo alçak gerilim; trafodan ana dağıtım panosuna, oradan işletme sınıfına göre ölçü bölmeli tali dağıtım panoları aracılığıyla tesise aktarılır. Direk tipi trafo merkezli yapılarda alçak gerilim;, ölçü panosundan ana dağıtım panosuna, ardından işletme sınıfına göre tali dağıtım panoları aracılığıyla tesise aktarılır. Trafosu olmayan yapılarda ana trafodan gelen enerji, dağıtım panosuna giriş yapar ve oradan enerji tesise dağıtılır. Ana dağıtım panosu ile tesisin enerjisi tek bir panodan kontrol edilebilir. Büyük tesislerde kompanzasyon panosu ile birlikte montaj yapılır. Dağıtım panosu kullanımı ile yapıların elektrik ihtiyacı bir veya birkaç noktadan kontrol edilebilir. Bu yapılarda reaktif güç ihtiyacı oluşması halinde ise, otomatik reaktif güç kontrol panosu (kompanzasyon panosu) üretilerek endüktif ve kapasitif yükler kontrol altında tutulur.
- Ana gövde alt – üst parçaların büküm ile kaynatılması sonucu oluşturulur.
- Çok bükümlü gövde kaynak yük taşıma ve dış darbelere karşı oldukça dayanıklıdır.
- Kapak çoklu büküm ve katlamalarla sağlamlık ve düzlemsellik açısından takviyelendirilmiştir.
- Taban sacı (montaj plakası) galvanizli sacdan üretilir.
- Duvar montaj braketleri, deforme olmadan yüksek miktar yüklemelere karşı taşıma sağlar.
Genel Özellikler
Kolay montaj özelliğinde, verimli bir maliyet endeksi oluşturmak üzere tasarlanmış network dağıtımı panolardır. Akıllı tasarımı ve ambalajı sayesinde, düşük sevk ve düşük depolama maliyetine sahiptir. Pano; standart olarak silindirik tek nokta kilitlemeli “O” kilit ile kilitlenebilir metal ön kapı olarak yapılmaktadır.

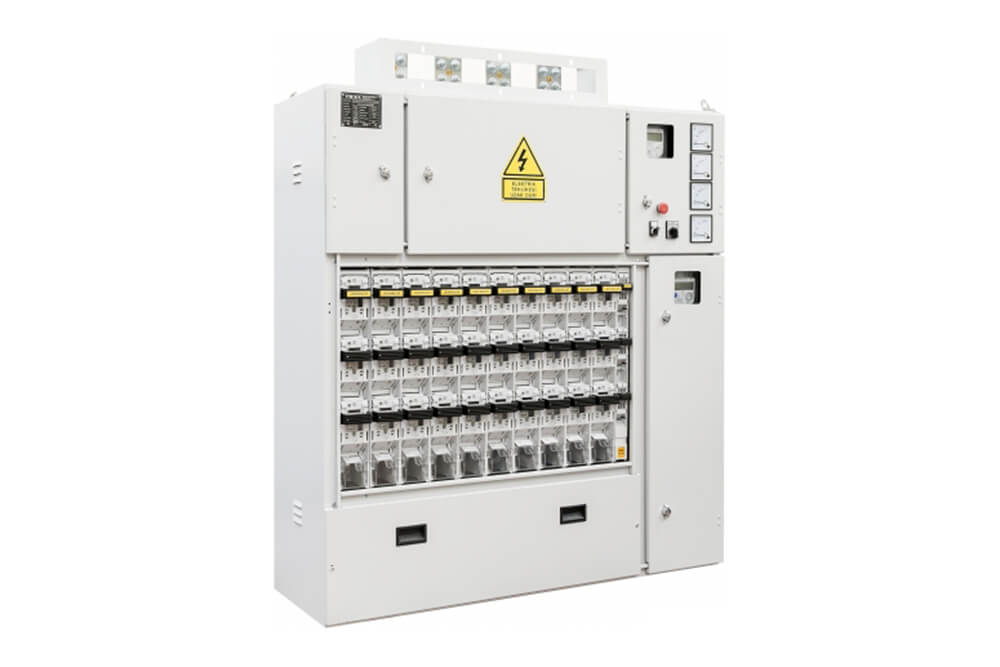

Akıllı binalarda ve alışveriş merkezlerinde her türlü otomasyon ve güvenlik uygulamalarının, en uygun şekilde tali çıkışları kontrol amacı ile tasarlanır. Konut, tesis ve endüstri alanlarında ana pano dışında, yüklerin hemen önünde bulunan gerekli akım ve kilo amper değerleri göz önüne alınarak projeye ve tesise uygun olarak üretimini yapmaktayız. Panolarımızda montaj kolaylığı, hata bulma, hataya/arızaya hızlı müdahale ve sorun çözme amacıyla durumlarına yönelik olarak etiketlendirme ve kablo renk kodlaması yapılır.

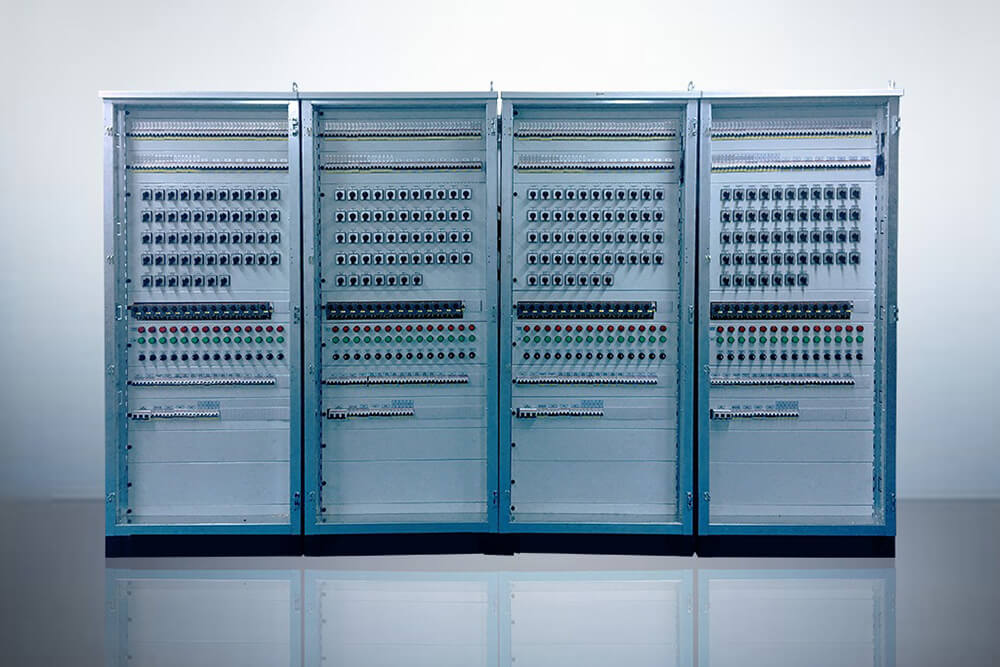

Ana dağıtım panoları 1600 kVA’ ya kadar standart olarak TS 3367 ve IEC 439’a uygun olarak üretilir. Kullanılacağı tesise göre ana dağıtım panolarının özellikleri değişmektedir. Su kuyu pompaları gibi yerlerde harici özellikte ve ölçüm panosu, dağıtım panosu ve kompanzasyon panosu birlikte kurulur. Küçük tesislerde elektrik sayaçlı ana dağıtım panosu, kompanzasyon panosu ile birlikte tesis edilir. Eski yönetmeliklere göre yapılmış tesislerde elektrik sayaçlı ana dağıtım panosu ve kompanzasyon panosu birlikte kullanılır. Yeni yönetmeliklere göre eğer direk tipi trafolu tesis ise elektrik sayacı direk yanında montajlı ölçüm panosunda bulunur. Eğer bina tipi trafolu tesis ise modüler ölçüm hücresinde elektrik sayacı bulunur. Eski yönetmeliklere göre yapılmış direk tipi trafolu tesislerde ana dağıtım panosunda bulunan elektrik sayacı, dışarıda direk dibinde bulunan ölçüm panosuna konulmalıdır.
Teknik Özellikler
Kullanım Yeri: Dahili veya harici ortamlar
Tesis Şartlarına Göre: Bina içi /bina dışı sabit donanım
Gövde: 2 mm DKP galvaniz sac
Kapı: 2 mm DKP galvaniz sac

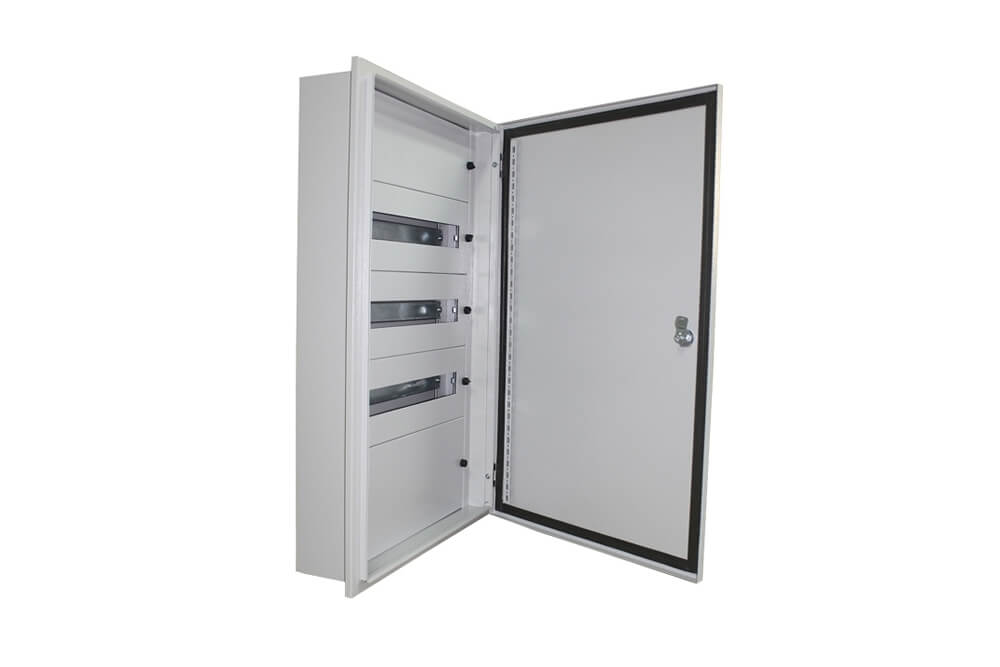

Montaj Tipi: Sıva altı, sıva üstü
Kapı Contası: Poliüretan sıvı conta
Mekanik Darbe Koruması Sınıfı: IK10
Dış Koruma Sınıfı: IP31 / IP41 / IP54 / IP65
İç Koruma Sınıfı: IP30
Boya: Epoksi polyester elektrostatik toz boya (min. 65 mikron boya kalınlığı)
Renk: Standart RAL 7035
Kalite Standartları: TSE EN 62208 (IEC 62208)
Ana Dağıtım Pano Boyutları
Ana dağıtım panoların boyutları, tesisin büyüklüğüne yani tesis gücüne göre değişmektedir. Tesis gücü ne kadar fazla olursa şalter ve bara boyutları da büyük olacağından, panonun boyutları büyümektedir. Ana dağıtım pano yüksekliği 200-210 cm standart olarak yapılmaktadır. Pano derinliği en az 40 cm olmak üzere, 50-60-70-80-90 cm olarak değişmektedir. Pano genişliği ise tesisin büyüklüğüne göre değişmektedir.
